　　跨平台实时数据库支持部署为分布式系统。与传统的分布式系统不同，跨平台实时数据库每一个客户端可以同时从多个服务端采集数据，每一个服务端也可以同时为多个客户端提供数据，同一节点可以同时作为服务端和客户端两个角色，任意节点都支持配置为双机热备，在提高了系统运行效率同时，极大地保证了系统的稳定性及可靠性，能够防止由于某一台或几台设备宕机而导致的数据丢失、系统瘫痪等严重问题。
　　下面将详细介绍跨平台实时数据库如何快速搭建分布式系统。

一、跨平台实时数据库分布式系统的名词解释

　　服务端：数据的提供端，被采集端。
　　客户端：数据的采集端。
　　服务端与客户端的概念是相对的，在任意数据采集过程中，被采集端称为服务端，采集端称为客户端。一台主机可以既为服务端又为客户端。
　　数据源：数据的来源，分为两类，本地数据源及远程数据源。
　　双机热备：可以指定一台主机为主站，另一台为从站。从站内容与主站实时同步，包括实时数据、历史数据、统计数据、操作事件，报警记录等内容同步。从站实时监视主站状态，一旦发现主站停止响应，便接管控制。
　　断点续传：服务端与客户端通信时，如果网络出现故障，或服务端软件退出后重新启动，客户端能够暂存断线期间的历史数据，待服务端运行正常后，自动恢复到服务端。断点续传功能保证了历史数据的完整性和一致性。

二、跨平台实时数据库分布式系统的搭建

1、配置数据源实现远程采集

　　例如局域网中有两台主机A和B，主机A为服务端，IP地址为192.168.1.100，主机B为客户端，IP地址为192.168.1.200，网络拓扑图如下：

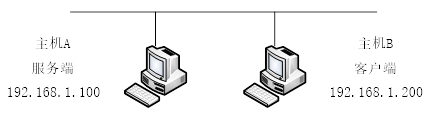

远程数据源网络拓扑图示例

　　进入主机B工程组态，在导航树数据源目录上右键，点击“新建”按钮，进入数据源属性设置画面。节点类型选择“远程TCP”，主服务器IP地址填写主机A的地址192.168.1.100。
　　其他设置含义请参阅《跨平台实时数据库使用手册》。

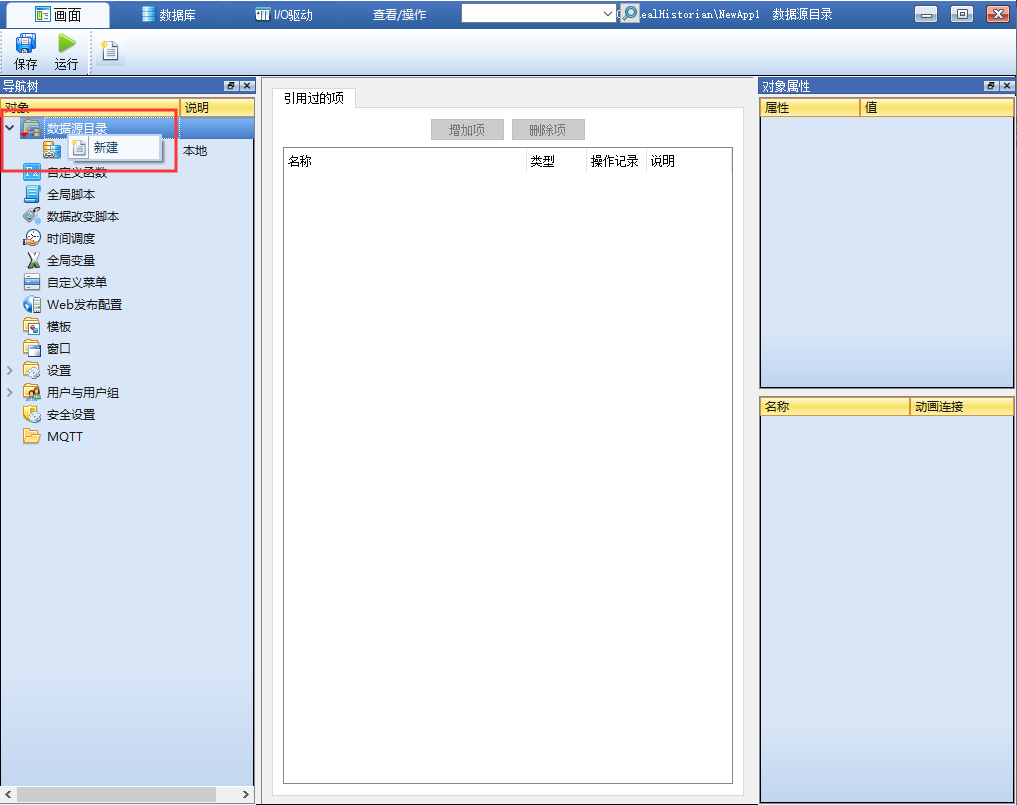

新建数据源

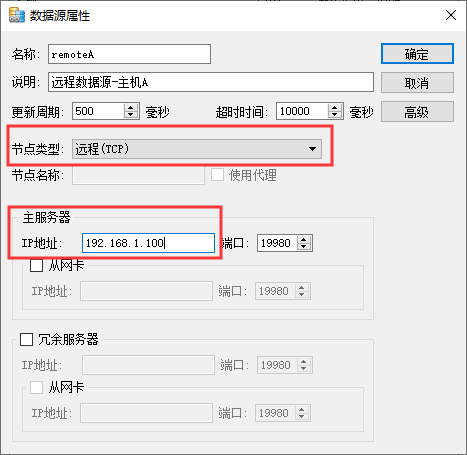

数据源属性设置画面

　　设置完毕后，点击“确定”，进入远程数据源数据项画面，点击“增加项”，打开“引用项定义”对话框。

远程数据源数据项画面

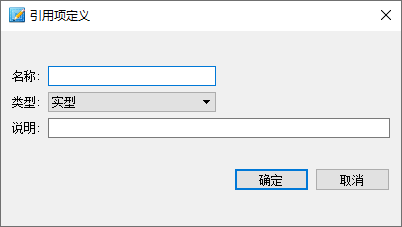

引用项定义对话框

　　名称：填写主机A中的点名+点参数，例如a1.pv。
　　类型：选择该点的数据类型，例如PV为实型，DESC为字符串型。
　　说明：根据需要填写备注信息，可为空。
　　设置完成之后，即可在主机B的组态中使用主机A的a1.pv。
　　可以使用点表选择，或在脚本中输入文本：remoteA.a1.pv调用。

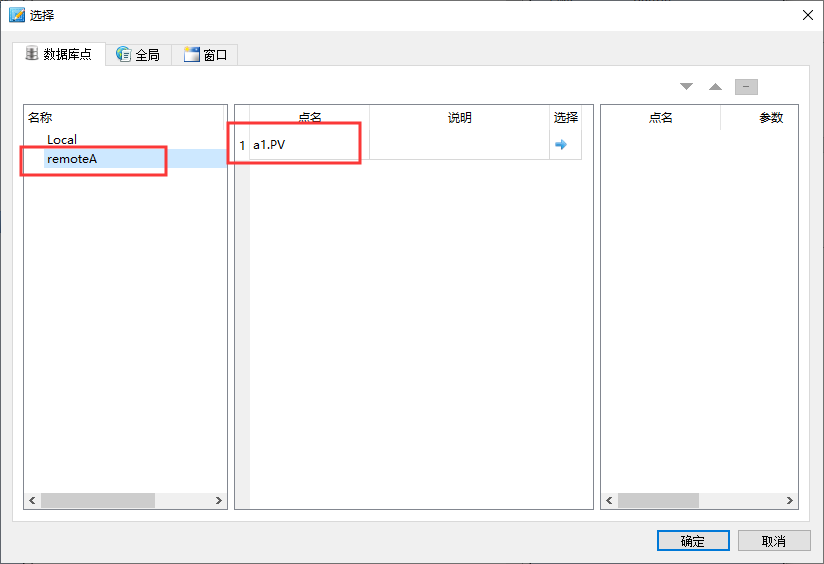

可直接在点表中选择

　　不同网段的远程数据源设置，请参阅文档《跨平台实时数据库跨网连接功能介绍》。

2、断点续传

　　打开在主机B中配置好的远程数据源remoteA，点击右侧“高级”按钮，显示数据源属性的高级设置。

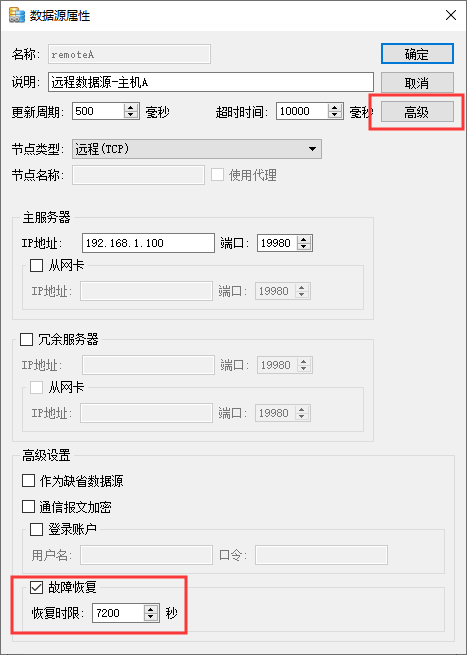

数据源属性的高级设置

　　故障恢复：勾选此项即启用断点续传功能。当网络断开时，数据将暂时存储在数据源指向的机器中，待网络恢复后，系统会将断线期间的数据重新采集到当前服务器中。
　　恢复时长：可以恢复此时间内的数据。

3、双机热备

　　建议为双机热备的主机配备双网卡，一块网卡用于主机间通讯，称为心跳网卡；另一块网卡用于连接数据源。

　　注：心跳线建议使用双绞线或光纤直连，不建议中间增加路由器和交换机等网络设备。
　　双机热备网络拓扑图示例如下，主机C配置为主站，心跳线网卡IP：192.168.1.10，数据源网卡IP：192.168.2.10；主机D配置为从站，心跳线网卡IP：192.168.1.20，数据源网卡IP：192.168.2.20。

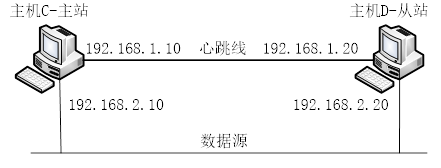

双机热备网络拓扑图示例

　　网络环境配置完成后，开始双机热备配置。
　　在开发环境下，依次点击数据库-冗余配置，进入双机热备设置画面。

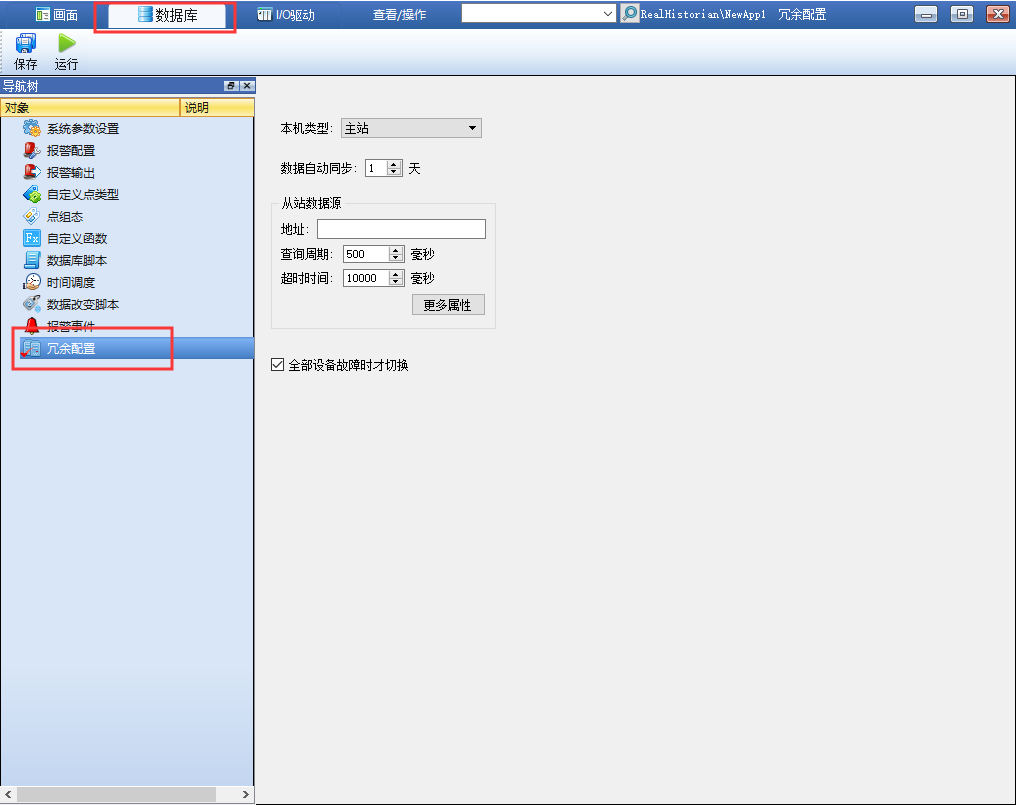

双机热备设置画面

　　本机类型：当前工程的运行模式，可有三种选择：普通节点、主站、从站。
　　主站：启用双机热备，本机配置为主站。
　　从站：启用双机热备，本机配置为从站。
　　数据自动同步：数据同步的天数。在以下两种情况下会发生数据同步：一是当从站启动时，自动从主站获取历史数据；二是主从站切换时，数据缺失的一方会从另一方获取数据。
　　主（从）站数据源：当本机类型为主站时，此处设置的是从站的IP地址；当本机类型为从站时，此处设置的是主站的IP地址。该参数为必填项，不能为空。
　　查询周期：从站每隔多长时间向主站查询一次状态，以毫秒为单位，默认设置为500ms。
　　超时时间：如果主站在超时时间内没有应答，则认为其已经发生故障，以毫秒为单位，默认设置为10000ms。
　　全部设备故障时才切换：勾选此项时，当连接本机的IO设备全部故障时，才进行主从站切换。否则只要有IO设备发生故障就切换。

　　（1）主机C-主站配置

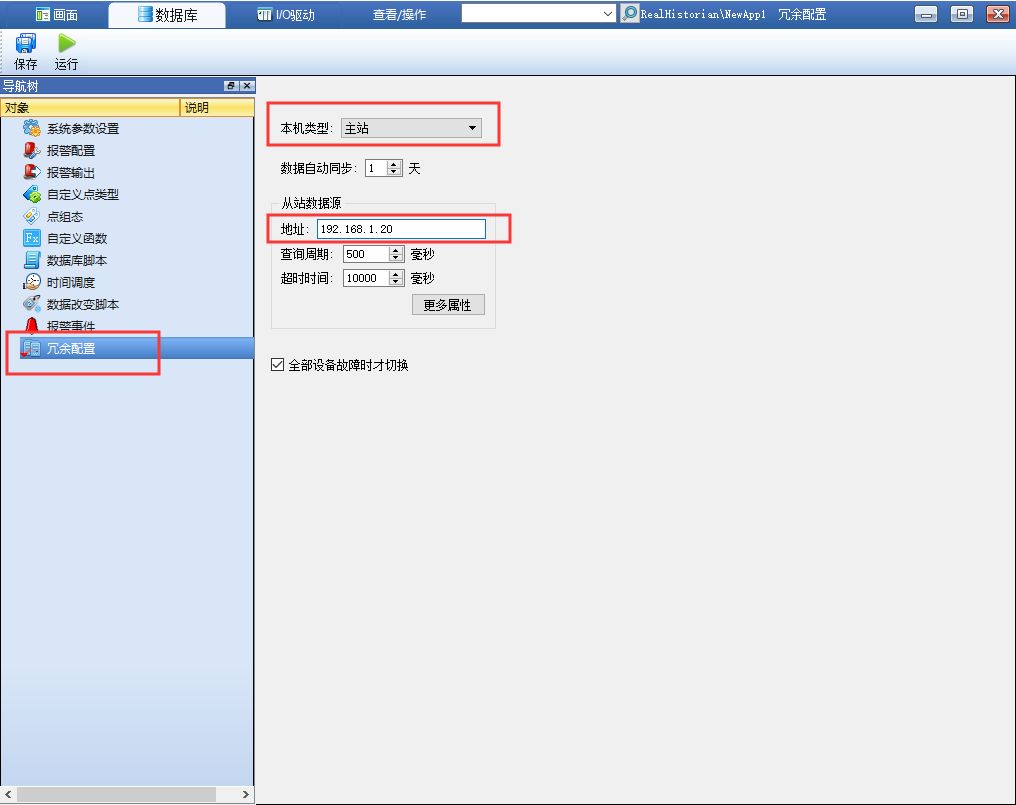

　　进入冗余配置画面，本机类型选择主站，地址填写主机D的心跳线网卡IP地址192.168.1.20。主机C配置完毕。

主机C双机热备配置

　　（2）主机D-从站配置

　　进入冗余配置画面，本机类型选择从站，地址填写主机C的心跳线网卡IP地址192.168.1.10。主机D配置完毕。

　　注：：主机D无需进行工程组态。

主机D双机热备配置

　　以上配置完毕，运行主机C。在主机C启动完毕后，运行主机D，主机D就能够完全同步主机C的工程及数据，实现双机热备。
