如何使用量程转换
如何使用量程转换
我们知道有时候直接从现场采集来的数据，它的量程范围并不是我们希望使用的量程范围。比如有时从板卡中采集到的数据范围是0—4095，而这些数据对应的是0—5伏的电压信号，我们此时就需要把采集到的数据转换到0—5的量程范围中来。
紫金桥系统提供了量程转换的手段，只要通过一些简单的设置，即可自动的将现场采集到的数据进行转化，得到在我们预期的量程范围内的数据。所需要的设置仅仅是，把现场的数据采集到点的PVRAW参数中，然后启动量程转换开关，指明转换的范围即可，那么该点的PV参数的输出值就是得到的转换过的数据。值得注意的是，此处的PVRAW参数获取的数据必须是通过驱动程序从现场得到的，不可以使用脚本来模拟。
下面我们通过一个简单的例子来说明一下紫金桥中量程转换的使用，我们假设从现场采集到的是一个范围在0—100内的正旋波，而我们希望把它转化到5—20的范围之内。例子步骤如下：
1、 定义设备
在这里我们使用信波提供的仿真设备驱动程序，来模拟从现场采集到的数据。将导航器切换到数据库页，双击“设备驱动/仿真仪表/紫金桥/仪表仿真驱动”项，弹出设备定义对话框。在对话框中输入设备名Sim，数据更新周期50毫秒，设备地址1，点击“完成”按钮，完成仿真设备Sim的定义。
2、 创建数据库点，进行设备联接

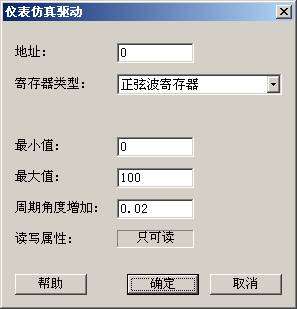

在导航器的数据库页，双击点组态项，进入点组态管理程序，在管理程序中我们创建一个名为Value的模拟IO点。将点属性切换到数据联接页，点击更多参数按钮，我们能看到在新增的参数中有PVRAW出现。选择PVRAW参数，点击右侧的“增加联接项”按钮，给PVRAW参数增加一个数据联接，设置如下图所示：
紫金桥系统提供了量程转换的手段，只要通过一些简单的设置，即可自动的将现场采集到的数据进行转化，得到在我们预期的量程范围内的数据。所需要的设置仅仅是，把现场的数据采集到点的PVRAW参数中，然后启动量程转换开关，指明转换的范围即可，那么该点的PV参数的输出值就是得到的转换过的数据。值得注意的是，此处的PVRAW参数获取的数据必须是通过驱动程序从现场得到的，不可以使用脚本来模拟。
下面我们通过一个简单的例子来说明一下紫金桥中量程转换的使用，我们假设从现场采集到的是一个范围在0—100内的正旋波，而我们希望把它转化到5—20的范围之内。例子步骤如下：
1、 定义设备
在这里我们使用信波提供的仿真设备驱动程序，来模拟从现场采集到的数据。将导航器切换到数据库页，双击“设备驱动/仿真仪表/紫金桥/仪表仿真驱动”项，弹出设备定义对话框。在对话框中输入设备名Sim，数据更新周期50毫秒，设备地址1，点击“完成”按钮，完成仿真设备Sim的定义。
2、 创建数据库点，进行设备联接
在导航器的数据库页，双击点组态项，进入点组态管理程序，在管理程序中我们创建一个名为Value的模拟IO点。将点属性切换到数据联接页，点击更多参数按钮，我们能看到在新增的参数中有PVRAW出现。选择PVRAW参数，点击右侧的“增加联接项”按钮，给PVRAW参数增加一个数据联接，设置如下图所示：
3、设置量程转换
在点组态管理程序中将点属性切换到基本参数页，选中量程变换复选框，然后把裸数据下限和上限分别设为0和100，量程下限和上限分别5和20，如下图所示：
在点组态管理程序中将点属性切换到基本参数页，选中量程变换复选框，然后把裸数据下限和上限分别设为0和100，量程下限和上限分别5和20，如下图所示：
4、绘制实时趋势
为了方便的观看量程转换的结果，我们使用实时趋势组件来显示转换前和转换后的曲线图。将导航器切换到画面页，双击“窗口”项创建一个名为Draw1的窗口。点击工具条按钮
，在随后弹出的子图选择对话框中，双击“趋势分析/实时趋势”组件，在窗口中创建该组件。双击实时趋势组件，弹出设置对话框，在“曲线”页上，在0号笔的位号编辑框中填入Value.PV，在1号笔的位号编辑框中填入Value.PVRAW，同时取消这两支笔的范围获取自动选项，如下图所示：
，在随后弹出的子图选择对话框中，双击“趋势分析/实时趋势”组件，在窗口中创建该组件。双击实时趋势组件，弹出设置对话框，在“曲线”页上，在0号笔的位号编辑框中填入Value.PV，在1号笔的位号编辑框中填入Value.PVRAW，同时取消这两支笔的范围获取自动选项，如下图所示：
将对话框切换至坐标系页，更改时间长度为1分时间间隔为100毫秒，如下图所示：
5、运行系统，查看结果

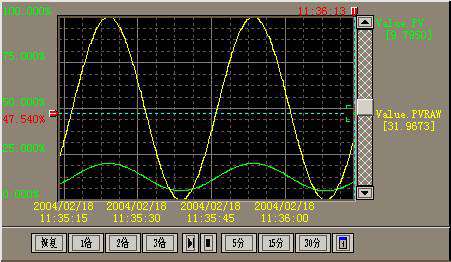

运行系统，我们能看到实时趋势显示的曲线如下所示：
运行系统，我们能看到实时趋势显示的曲线如下所示：
黄色的曲线显示的是从设备采集到的数据，绿色的曲线是显示的转换过之后的数据，通过对比可以看出量程转换的效果.
